PRACTICA #2
Maquina de c.c en conexión de la maquina.
Objetivo:
- Conocer el comportamiento de la máquina de C.C y determinar sus parámetros.

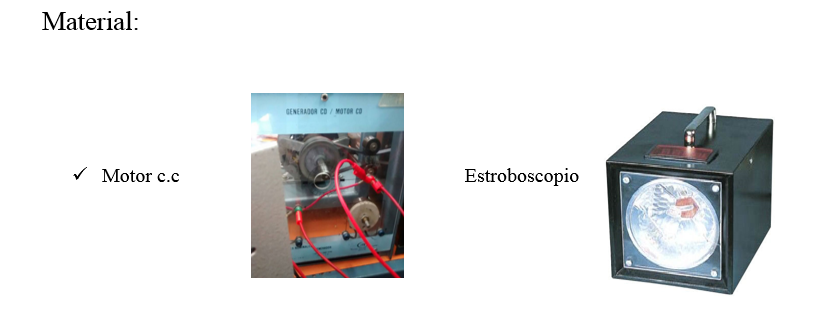

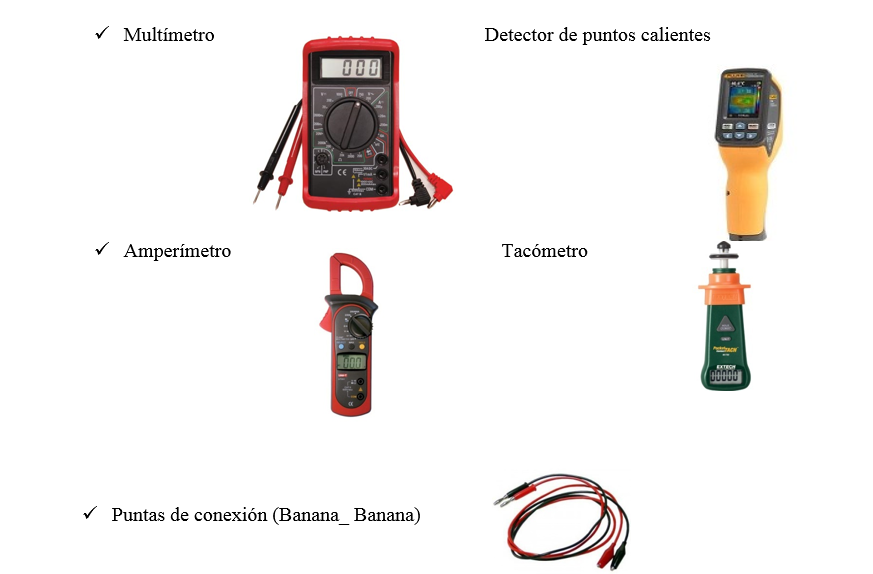

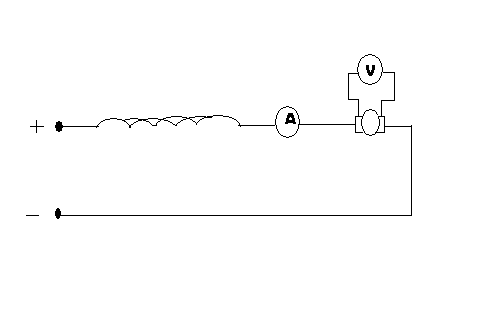

Diagrama:
Marco Teórico:
La corriente continua es el flujo continuo de electrones a través de un conductor entre dos puntos de distinto potencial. A diferencia de la corriente alterna, en la corriente continua las cargas eléctricas circulan siempre en la misma dirección desde el punto de mayor potencial al de menor. Aunque comúnmente se identifica la corriente continúa con la corriente constante (por ejemplo la suministrada por una batería), es continua toda corriente que mantenga siempre la misma polaridad.
Desarrollo:
Las máquinas de corriente continua (c.c) se caracterizan por su versatilidad. Debido a la facilidad con la que se pueden controlar, a menudo se usan sistemas de máquinas de c.c en aplicaciones donde se necesita una amplia gama de velocidades de motor o de control de la potencia de éste.

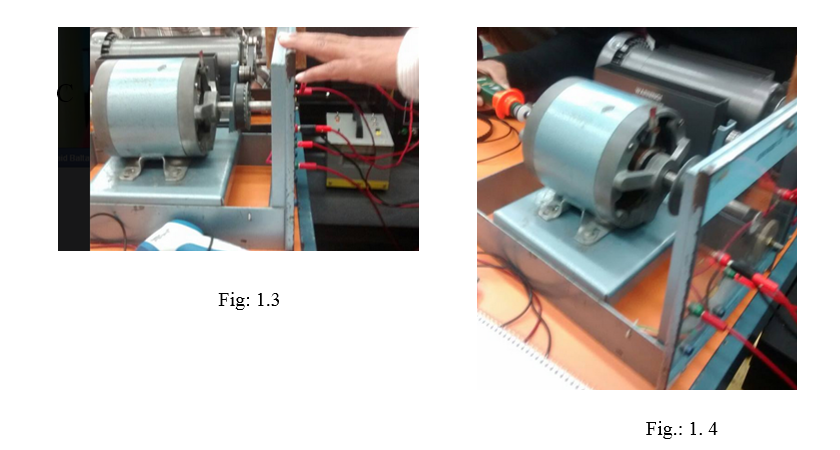

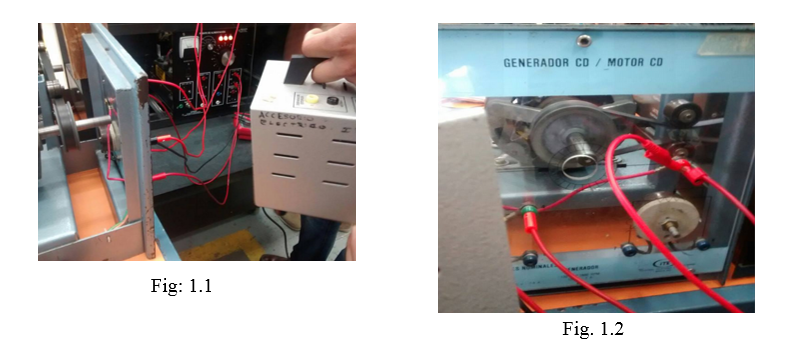

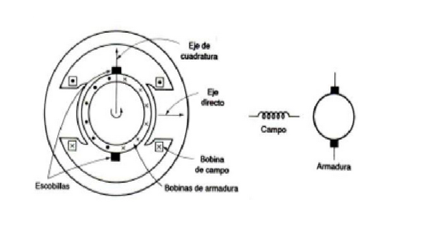

En la figura siguiente aparecen esquemáticamente las características esenciales de una máquina de c.c. El estator tiene polos salientes y se excita mediante uno o más devanados de campo.
La distribución de flujo en el entrehierro que crean los devanados de campo es simétrica respecto a la línea de centro de los polos de campo. El rotor sustenta un conjunto de bobinas que giran con él que se encargan de generar el campo magnético en cuadratura, y por ende, generar el torque de giro. El colector, que corresponde a una especie de rectificador mecánico, se encarga de alimentar a cada bobina en el momento adecuado, con el fin de conservar la cuadratura de los campos.

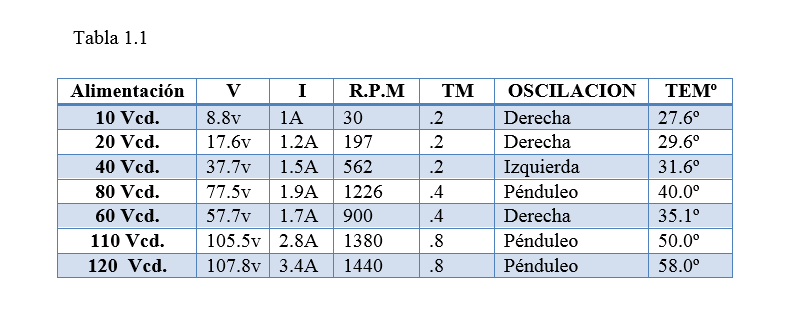

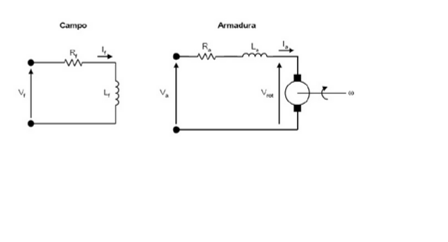

La figura que a continuación se muestra representa el modelo eléctrico del motor de c.c. De este modelo se pueden sacar las ecuaciones base que describen el comportamiento de la máquina, pudiéndose obtener distintas curvas características.
Poder regular continuamente la velocidad del eje.
Un par de arranque elevado.
Es necesario aplicar corriente continua en el inducido (bobinado situado en el rotor) y en el inductor (bobinado o imán situado en el estator)
Conclusiones:
Una maquina de corriente continua está formada de varias partes y su estructura puede parecer compleja, pero un principio de funcionamiento del electromagnetismo como la ley de la inducción de Faraday. Las piezas que la conforman son varias pero hemos estudiado las principales como lo son el inductor que son los polos de la maquina los cuales generan el flujo magnético necesario para que el inducido se generen las tenciones, las cual se juntan en el colector a delgas y son recogidas por las escobillas para ser tomadas en el exterior por los bornes de la maquina.
La importancia de la existencia de las maquinas de corriente continua radica principalmente en lagunas de las ventajas que presentan frente a las de corriente alterna. Como la regulación de la velocidad y del torque lo cual para estas maquinas se lo regula con la intensidad de la corriente mientras que para las de corriente alterna es más complicado la regulación de estos parámetros.
La principal diferencia o característica de una maquina de corriente continua es quizá el modo en que se toma la tensión generada, la cual se le toma del colector a delgas el cual de tomar todo el periodo de la tensión, toma solo el semi ciclo positivo de la misma dando como resultado una tensión continua.
Referencias:
- Libro Maquinas Eléctricas, Autor Steven Chapman Capitulo 1 Tercera Edición.
- Libro Maquinas Eléctricas, Autor Jesús Fraile Mora Capitulo 6 Quinta Edición.
- https://www.tuberas.com/maquinascc/funcionamientos.html
